Multi águas residuais mecânicas do ancinho que selecionam a tela de barra inclinado vertical

Descrição mecânica da tela fina

A máquina fina da descontaminação da grade é um equipamento especial para o tratamento da água que pode continuamente e automaticamente para interceptar e remover várias formas dos restos no líquido. Pode ser amplamente utilizada no tratamento de esgotos urbano. Pode igualmente ser usada como um equipamento da seleção da dianteiro-fase no processo do tratamento de águas residuais de matéria têxtil, de transformação de produtos alimentares, de fabricação de papel, de couro e de outras indústrias. É um do equipamento da seleção do contínuo-líquido em meu país presentemente.

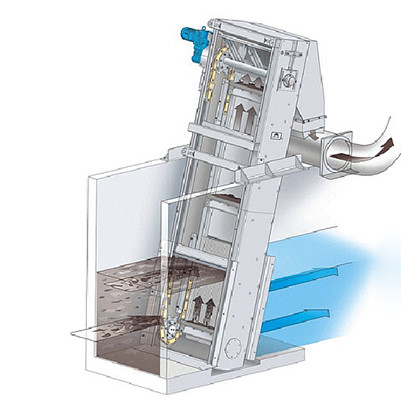

A tela giratória é instalada na entrada da estação de bomba ou do sistema do tratamento da água. É composta do suporte, guilhotina específica deu forma aos dentes, à placa do ancinho, à corrente do elevador e às unidades etc. do redutor do motor. É montada no afastamento diferente de acordo com o caudal diferente. A placa do ancinho, que é fixada na corrente do elevador, começa o movimento sentido horário sob a movimentação do dispositivo de condução, enganchando o resíduo de para baixo para levantar junto com a corrente do elevador. Sob o efeito de dirigir a roda do guia e do guiamento, o resíduo obtém descarregado pela gravidade quando a placa do ancinho alcançou a parte superior da tela. Os dentes do ancinho movidos para a parte inferior do equipamento e dos começos para trabalhar continuamente para um outro círculo, movimentos do resíduo.

Composição mecânica da tela fina

Partes da grade fina do quadro interno da placa da malha da afluência;
Sistema de movimentação;
Sistema do estêncil;
sistema do remoinho;
Sistema da divisão e sistema de controlo eletrônico;

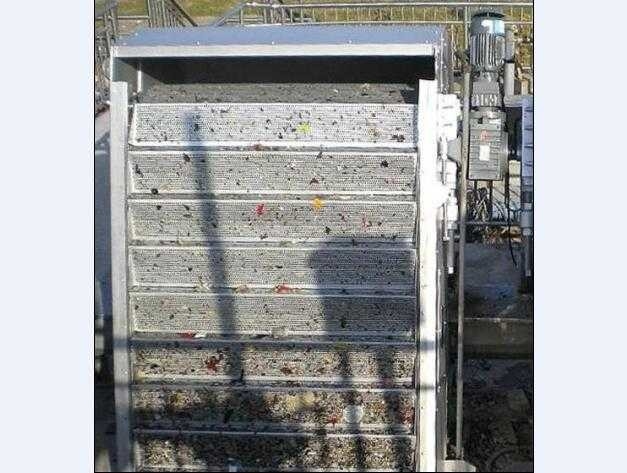

O motor alinhado conduz a roda dentada para girar. A roda dentada conduz a placa da malha para girar continuamente; a água de esgoto incorpora a grade da entrada da água, e passagens através da placa da malha para exceder os limites de velocidade. Os volume de água ao fora da placa da tela, e a sujeira são deixados na superfície interna da mesma placa. Com a rotação contínua da placa da tela, ajuda à parte original: o sistema do remoinho nivela fora da placa da tela, e a sujeira é lavada ao canal de recepção sob a ação da água de nivelamento. Sinta livre verificar a água de nivelamento do poço à tomada da água de esgoto.

Parâmetro mecânico da tela fina

Largura do estêncil (milímetro): 900-3000
Abertura (milímetro): 2-6
Poder (quilowatt): 1.5-4.0
Profundidade aplicável da associação (m): 2-15
Largura aplicável da associação (m): ≥1.5
Pressão de água de nivelamento (barra): ≥3.0
Taxa da captação: 80-90%
Capacidade de processamento de uma única unidade (10.000 toneladas/dia): 4-15

Vantagem mecânica da tela fina

O projeto mecânico de grande resistência da estrutura, o funcionamento contínuo do equipamento é mais seguro e garantido;

O projeto contínuo forçado da filtragem da grade impede que as substâncias tais como a escória da grade fluam à parte traseira da grade;

Eficiência mais alta garantida da filtragem;

A escória da tela e outras substâncias retiveram na placa de filtro são lavadas pelo bocal para obter o efeito de limpeza;

A instalação vertical salvar o espaço, e a renovação não precisa de mudar a construção civil original, que tem o melhor desempenho de custo;

A estrutura inteiramente selada da grade controla eficazmente a liberação do odor;

Comparado com outros produtos, pode filtrar mais água com perda menos principal.

Opções mecânicas da tela fina

Tipos e tamanhos alternativos da tela
Material 304 litro/316 litros SS
Tensão e frequência alternativas
Grau alternativo de proteção do motor
Painel de controle

Aplicação mecânica da tela fina

É um equipamento fino de grande eficacia da descontaminação da grade que combine a obstrução e a descontaminação da poluição.

É apropriado para grandes, estações de bomba médias e pequenas como grades finas interceptar e remover objetos de flutuação na água, como: ervas daninhas, papel, pontas de cigarro, sementes do melão, fibras, cabelo, etc.

Este modelo tem uma taxa alta da captação da sujeira, a aplicação eficaz do processo do tratamento subsequente.
