Tela fina da placa perfurada mecânica grosseira da grade da grade

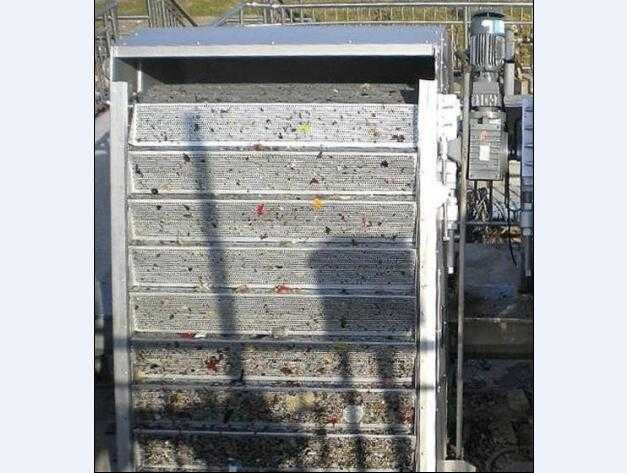

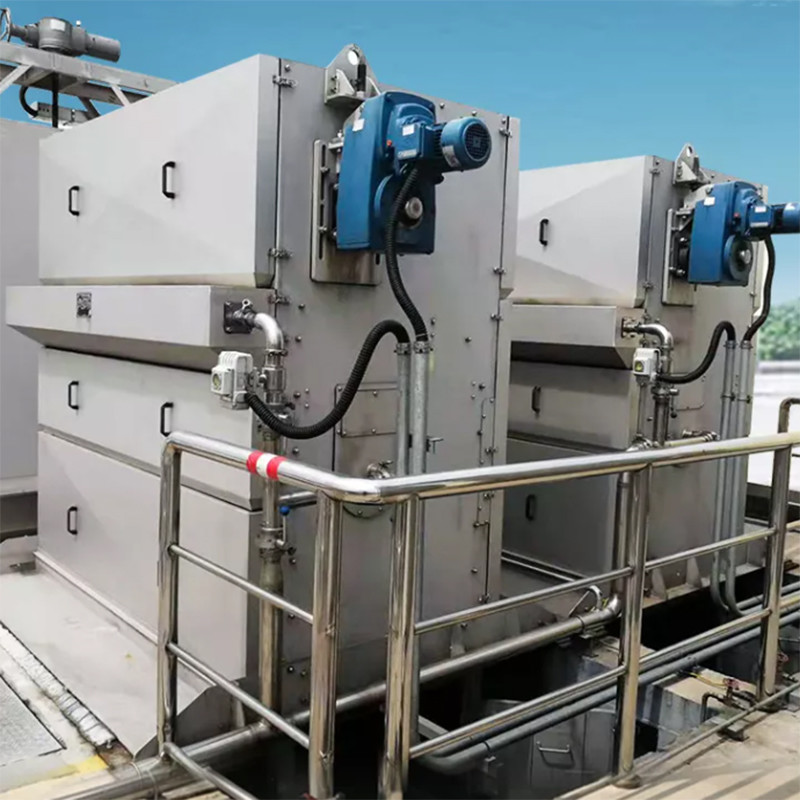

Descrição mecânica da tela fina

Presentemente, a instalação e o uso do equipamento da grade da malha por fabricantes não pegarão demasiado espaço, e a estrutura do equipamento é simples, assim que o método da manutenção em processo do trabalho é muito simples, que pode reduzir o custo da instalação para o fabricante. O equipamento será eliminado erros antes de sair da fábrica para assegurar a qualidade da produção do equipamento.

A tela mecânica do ancinho é um dispositivo da separação do contínuo-líquido que seja amplamente utilizado na planta de tratamento de águas residuais municipal, no dispositivo do pré-tratamento para efluências domésticas, na água da chuva municipal & na estação de bomba da água de esgoto. É considerada como o equipamento ideal da separação do contínuo-líquido no campo do tratamento da água.

Composição mecânica da tela fina

Partes da grade fina do quadro interno da placa da malha da afluência;
Sistema de movimentação;
Sistema do estêncil;
sistema do remoinho;
Sistema da divisão e sistema de controlo eletrônico;

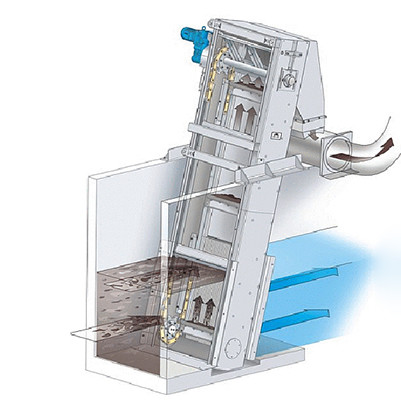

O motor alinhado conduz a roda dentada para girar. A roda dentada conduz a placa da malha para girar continuamente; a água de esgoto incorpora a grade da entrada da água, e passagens através da placa da malha para exceder os limites de velocidade. Os volume de água ao fora da placa da tela, e a sujeira são deixados na superfície interna da mesma placa. Com a rotação contínua da placa da tela, ajuda à parte original: o sistema do remoinho nivela fora da placa da tela, e a sujeira é lavada ao canal de recepção sob a ação da água de nivelamento. Sinta livre verificar a água de nivelamento do poço à tomada da água de esgoto.

Parâmetro mecânico da tela fina

Vantagem mecânica da tela fina

A taxa da remoção é alta, que pode eficazmente remover os objetos fibrosos tais como o cabelo;

A água do remoinho removerá a sujeira prendida na tela, e não cairá na água filtrada para evitar a poluição secundária;

O estêncil é feito metaloide modelagem por injeção as peças, que são resistentes vestir e corrosão;

Não há nenhuma peça da transmissão debaixo d'água, nenhuma manutenção é exigida, e é mais conveniente reparar e manter;

As peças do desgaste são estandardizadas completamente, fácil substituir e fácil de operar;

Operação lisa, vibração e de baixo nível de ruído claros.

Tecnologia mecânica da tela fina

Seção da cremalheira

O material principal é 304 de aço inoxidável.

Sistema de movimentação

A roda dentada da movimentação adota PA1010, que tem a resistência e a auto-lubrificação excelentes de desgaste, e tem a boa rigidez, a força mecânica e a estabilidade média. uso.

O trilho de guia é feito de alto - o material molecular do polietileno, que tem a boas resistência e auto-lubrificação de desgaste.

Sistema do estêncil

Tipo dos CF da grade da malha

A luva interna da roda do gerencio é feita de nylon modelagem por injeção as peças, e a luva exterior é tratada com a colagem para melhorar a resistência de desgaste. Desde que a camada adesiva tem a boa elasticidade. Prolonga extremamente sua vida útil ao proteger a superfície do trilho.

A alavanca da corrente é polietileno modelagem por injeção a parte com um projeto original da estrutura, que possa bem selar com a cara da extremidade do trilho de guia durante a rotação da placa da malha, impedindo que a sujeira entre no trilho de guia, causando a poluição de água após o desgaste da filtragem e do trilho de guia.

O estêncil é o componente do núcleo da grade inteira do estêncil. O uso metaloide modelagem por injeção as peças reduz o peso da máquina inteira. Ao mesmo tempo, o projeto modular é conducente à instalação e à manutenção do sistema do estêncil.

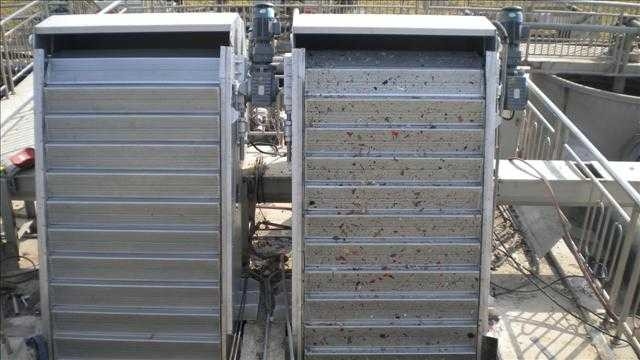

Aplicação mecânica da tela fina

É um equipamento fino de grande eficacia da descontaminação da grade que combine a obstrução e a descontaminação da poluição.

É apropriado para grandes, estações de bomba médias e pequenas como grades finas interceptar e remover objetos de flutuação na água, como: ervas daninhas, papel, pontas de cigarro, sementes do melão, fibras, cabelo, etc.

Este modelo tem uma taxa alta da captação da sujeira, a aplicação eficaz do processo do tratamento subsequente.
